Osnove mehanizma mehaničkog ručnog sata
Autor/ica Poruka
Avatar

Pridružen/a: pet lip 04, 2010 5:42 pm
Postovi: 2326
Lokacija: Đakovo
Post Osnove mehanizma mehaničkog ručnog sata
Ovo je kratki opis osnovnih dijelova ručnog mehaničkog sata i njihovih funkcija,

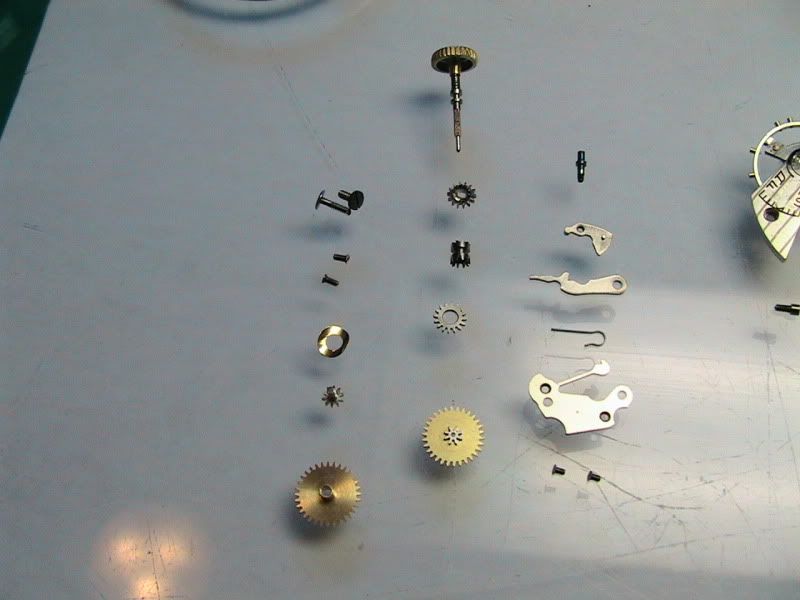

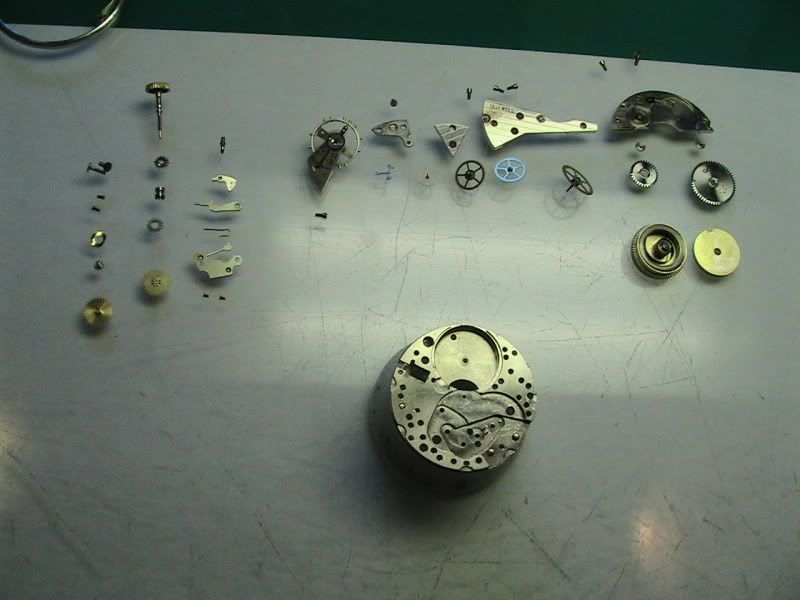

na prvoj slici vidimo cijeli mehanizam rastavljen i složen u nekoliko osnovnih grupa dijelova

slika

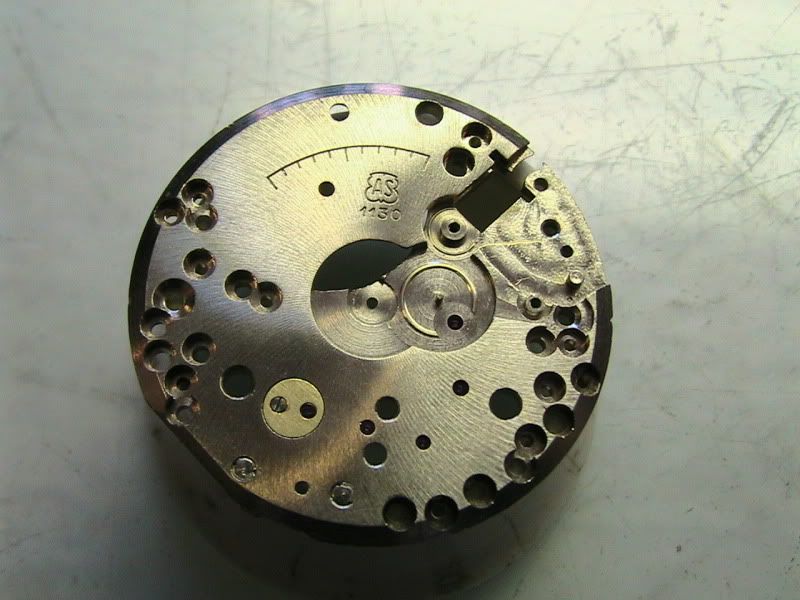

ovo je temelj svakog mehanizma, platna(mainplate na eng.) ovdje se vidi stražnja strana na koju ide veći dio komponenti koje čine sat
slika

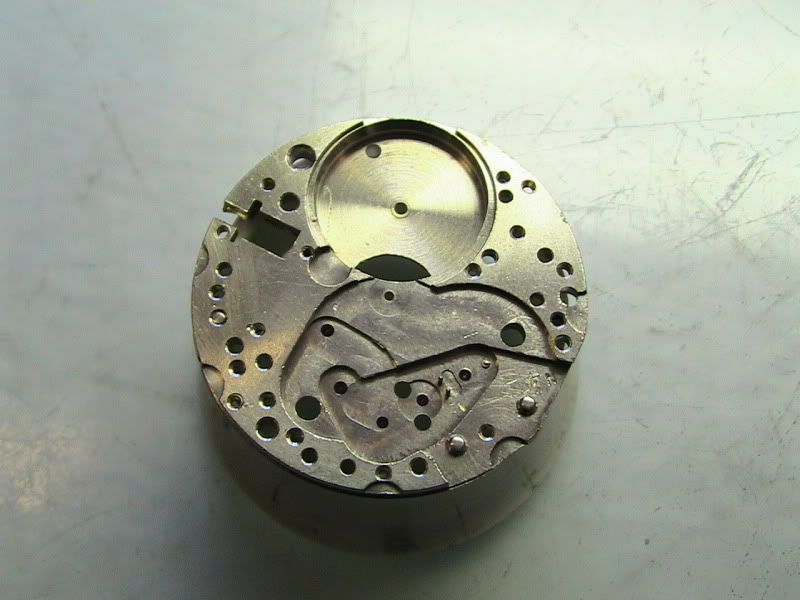

ovdje vidimo prednju stranu, koju inače nevidimo jer se na njoj nalazi brojčanik(cifer, dial), na ovoj strani platne se nalazi manji dio komponenti i kod starijih mehanizama često se nalaze oznake kalibra mehanizma. kalibar je tvornička oznaka mehanizma, u ovom slučaju to je AS 1130...
slika

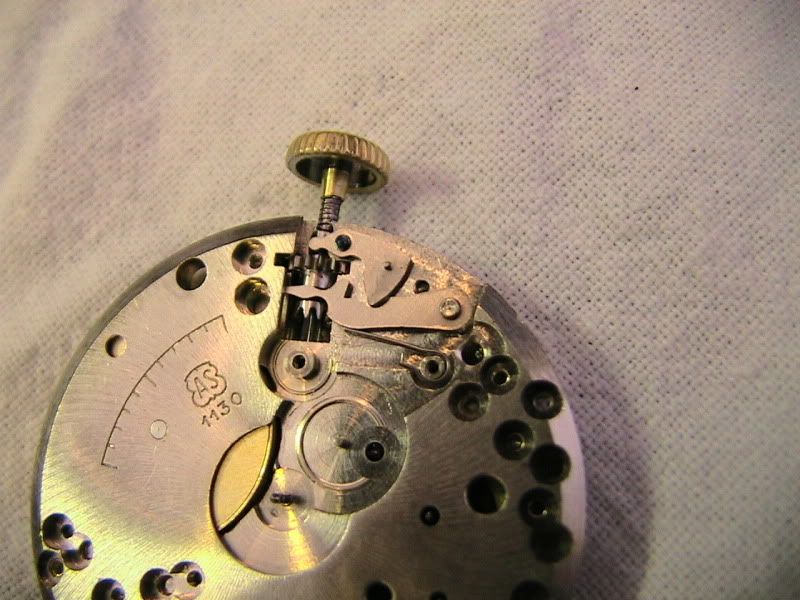

na tu stranu platne idu sljedeće komponente, gore lijevo vidimo dva velika vijka/šarafa, oni služe za pričvršćivanje mehanizma u samo kučište sata, ispod njih se nalaze dva manja vijka koji služe za učvršćivanje brojčanika na mehanizam, ispod njih se nalazi vrlo tanka opruga koja pridržava satni točak, ispod je minutna cijev na koju se montira minutna kazaljka i na dnu je satni kotač na koji se stavlja satna kazaljka
pored ovih dijelova(u sredini od gore prema dole) se nalaze; ključ za navijanje i namještanje, točak za navijanje, točak za namještanje, spojni točak za namještanje vremena i prijenosni točak koji spaja minutnu cijev sa satnim kotačem, sasvim desno na slici se nalaze; vijak za polugu koja ima dvije funkcije, ona pridržava ključ da ne ispadne iz mehanizma i omogučava izbor funkcija (navijanje i podešavanje) ispod je druga poluga koja je usko vezana i također odrađuje iste funkcije, nadalje vidimo oprugu koja vrača polugu u početni položaj za navijanje, i naravno tu je mala platna s dva vijka koja sve to drži na okupu i koja pridržava prvu polugu u odabranoj funkciji
slika

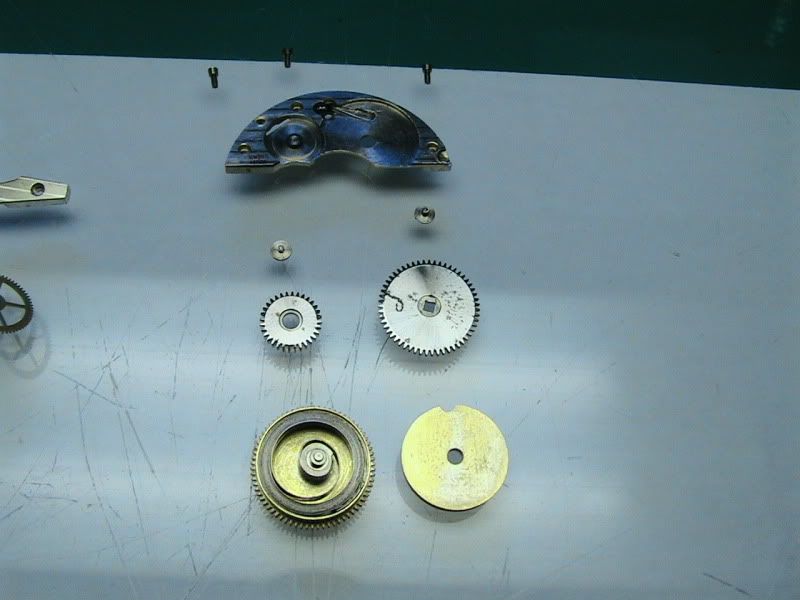

na ovoj slici se vide komponente zaslužne za pogon mehanizma
slika

točkići!! :D
točkovi prenose energiju od opruge do nemirnice, naravno sa svojim međusobnim omjerima postepeno smanjuju silu ali i istovremeno pretvaraju pokrete nemirnice u praktično iskoristive podatke tj. prikaz vremena, više o tome malo kasnije
slika

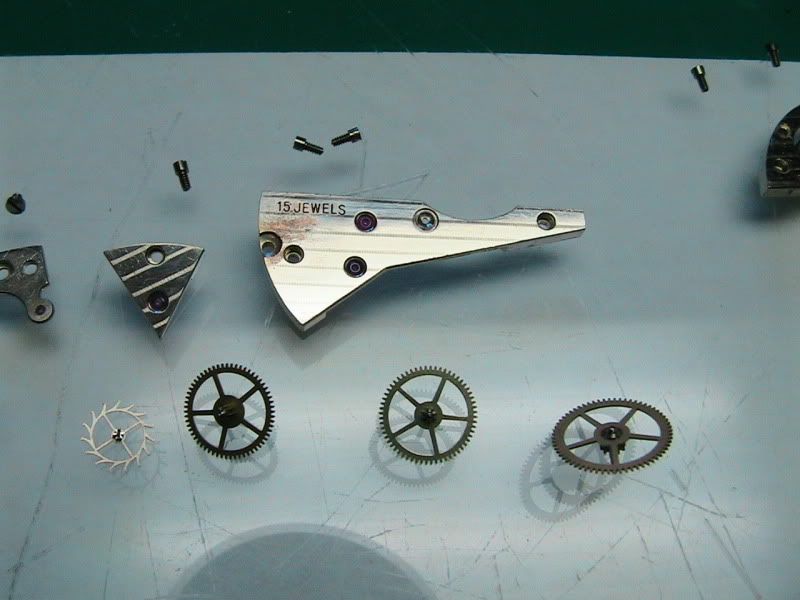

nemirnica i anker/sidro sa svojim mostovima(mostovi su ploče kojima se komponente fiksiraju na glavnu platnu)
slika

sada čemo polako sastaviti mehanizam da vidimo gdje šta ide i kako to izgleda kada je sastavljeno

ovdje vidimo platnu i vijke za brojčanik koji se nalaze u bočnoj strani platne
slika

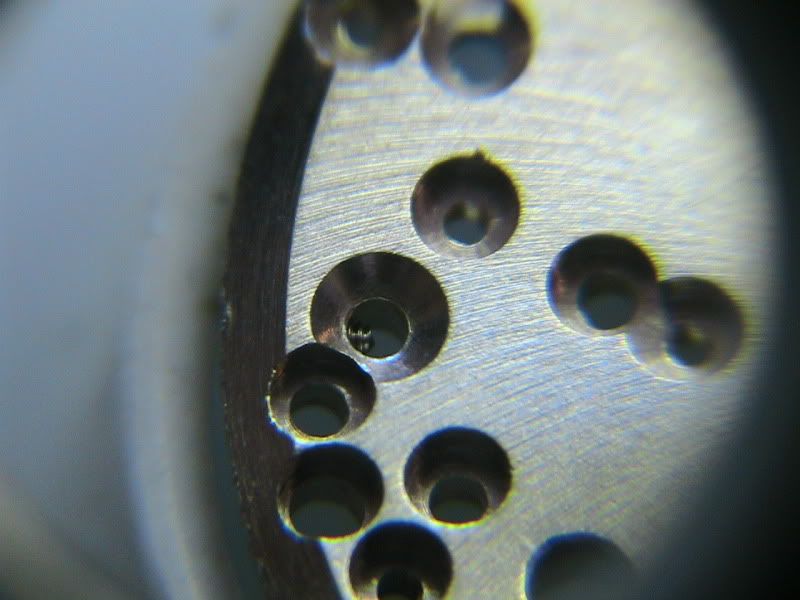

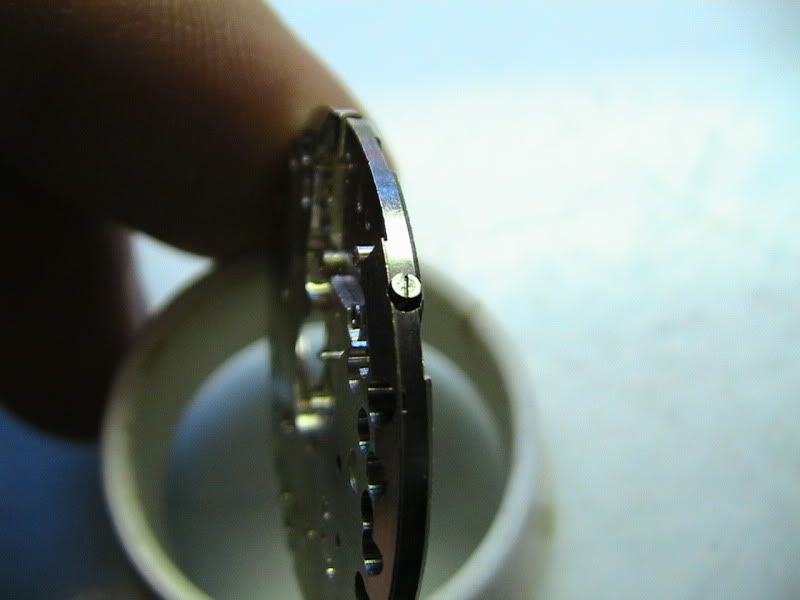

ovdje se vidi rupa u platni u koju ide držač brojčanik i vijak koji ga inače pridržava
slika

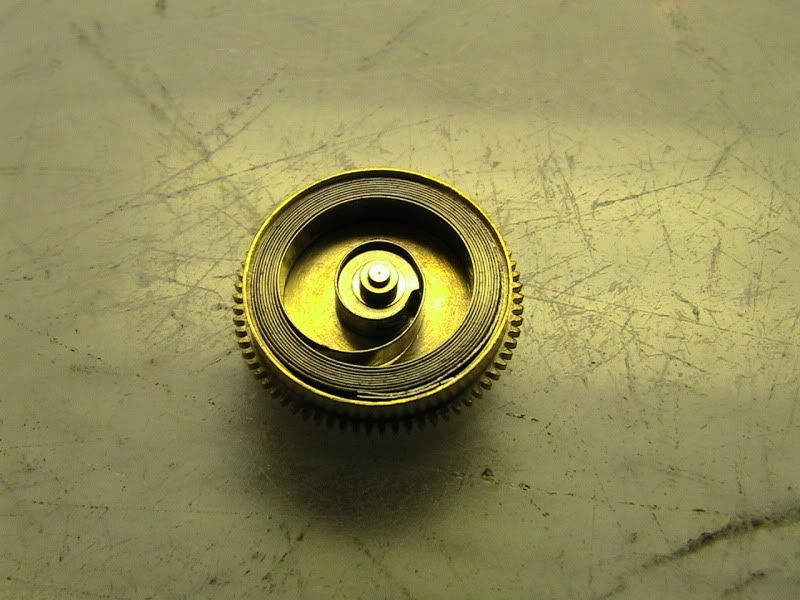

otpuštena opruga u bubnju
slika

minutni kotač, prvi kotač do bubnjića sa glavnom oprugom, na minutni kotač se stavlja minutna cijev sa druge strane mehanizma i zato se ovaj kotač kod klasičnih satova nalazi u sredini mehanizma
slika

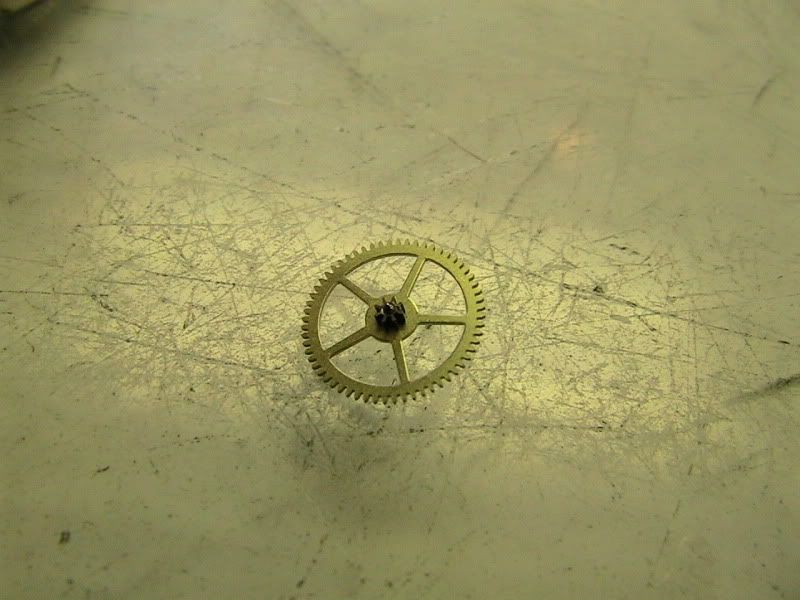

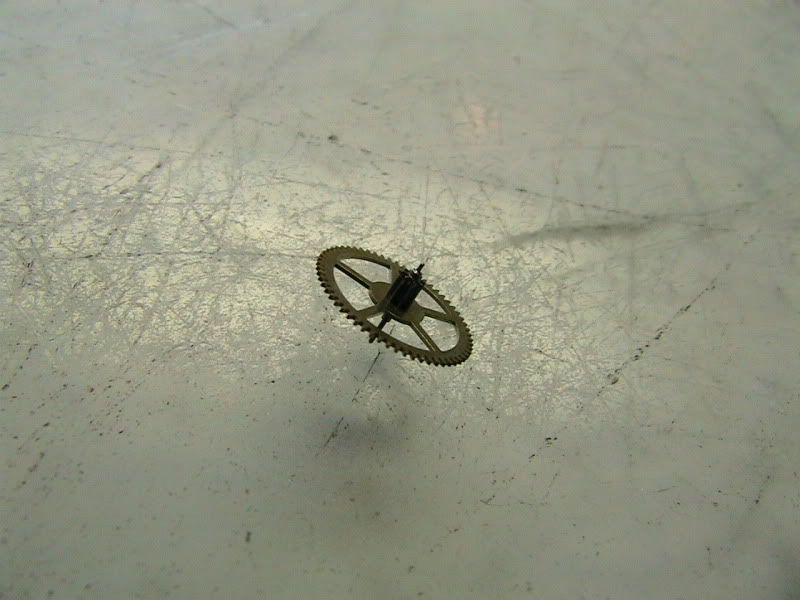

sljedeći kotač je najdosadniji pošto nema nikakvu posebnu funkciju nego samo prenosi energiju sa minutnog kotača na sljedeći....
slika

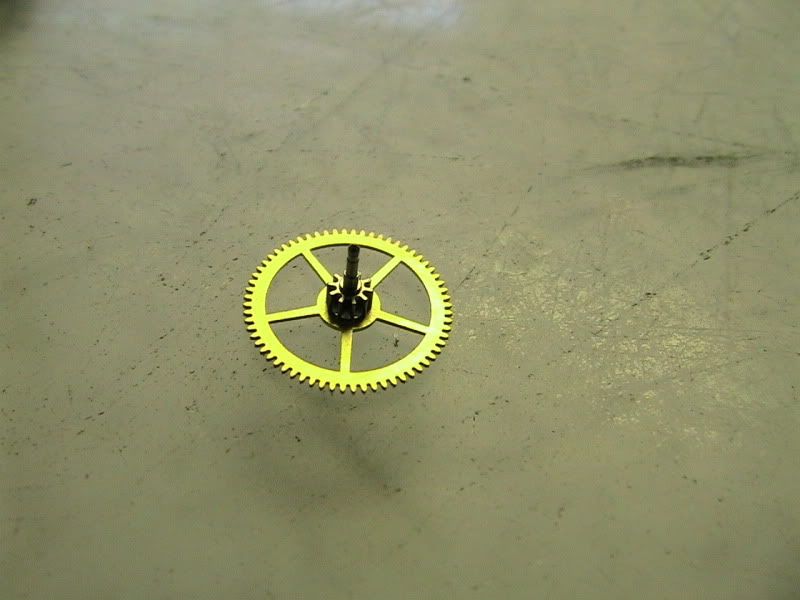

a sljedeći kotač je sekundni kotač, i kako mu samo ime kaže on se kreće brzinom sekundne kazaljke tj. napravi jedan puni okret za jednu minutu, zato inaće ovaj kotač ima produženu osovinu na koju se pričvrsti sekundna kazaljka i onda dobijemo malu sekundu na 6 sati
slika

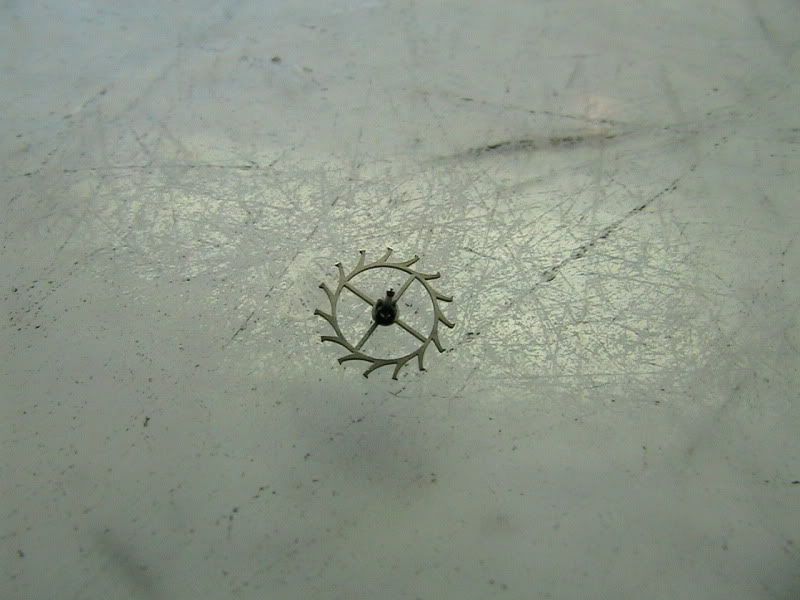

ovaj točak zanimljivog izgleda je zadnji u nizu i ima specifičan profil zubaca zato jer on prenosi energiju na...
slika

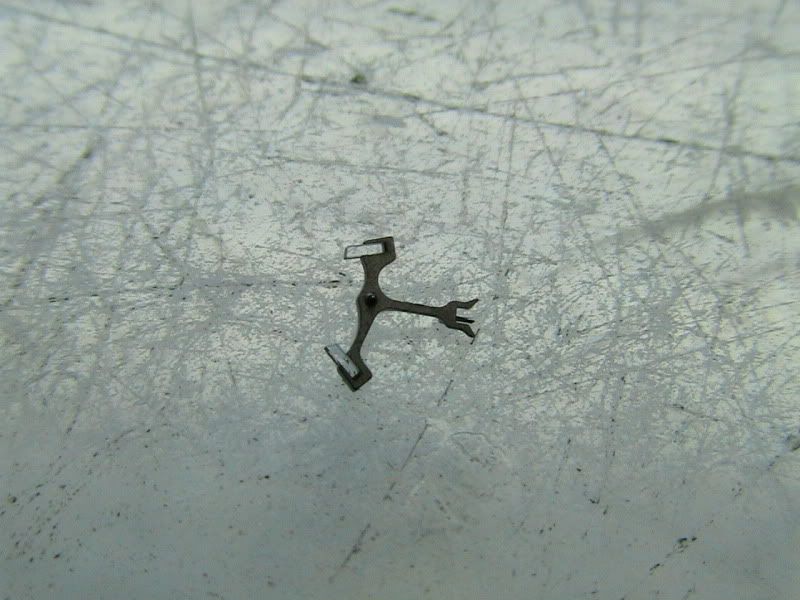

anker ili sidro, anker sa svojim kamenima/rubisima(na slici su to mali četvrtasti prozirni dijelovi na lijevoj strani) zahvača u prethodni točak i prenosi energiju sa vilicom (desnim dijelom) na nemrinicu i zajedno pretvaraju konstantnu rotaciju prethodnih kotača u isprekidane pomake tik-takanje
slika

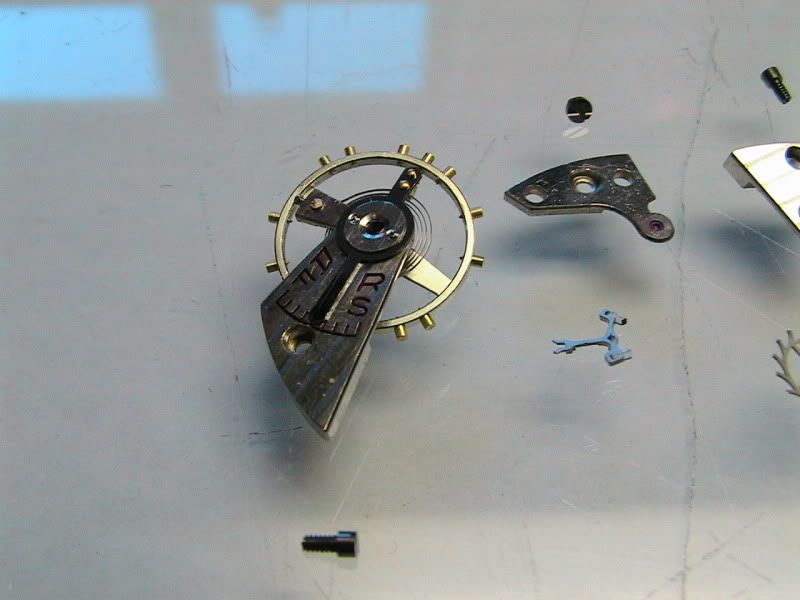

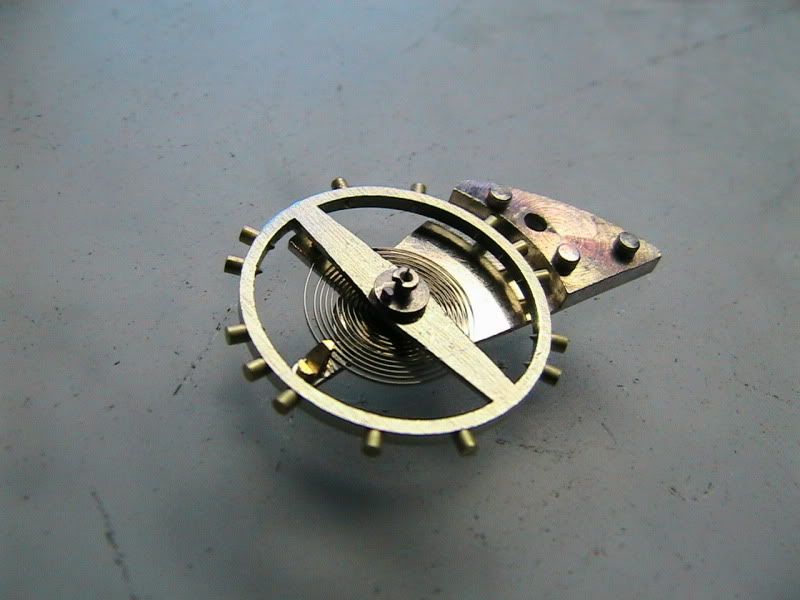

ovdje vidimo nemirnicu, ona se sastoji od osovine, spirale, tijela i plato-a, plato je ovaj dio sa malim rubisom koji preuzima energiju od ankera, tijelo je naravno točak u kojem se nalaze vijci za fino podešavanje/balanisranje, i spirala je u ovom slučaju na dnu, a ona služi za reguliranje kretanja nemirnice tj. ona ju uvijek vrača u neutralni položaj, kao npr. gravitacija što njihalo zidnog sata uvijek vrača u vertikalni položaj tako spirala vrača nemirnicu u neutralni položaj. mehanizam stoji nepokretno sve dok ga ne navijem tj. stavimo energiju u njega tada kotači počnu prenositi tu energiju jedan po jedan sve do ankera gdje on izbacuje nemirnicu iz mirovanja u jednom smjeru u tom trenu spirala se steže ili rasteže(ovisno o smjeru u kojem ide) i kada dosegne svoj maksimum tj. potroši energiju impulsa koju joj je dao anker kreće nazad u drugom smjeru da bi anker opet dao impuls taman kada bi se našla u neutralnom/početnom pložaju
i tako cijeli dan :D
oko ovog se može otići dosta u širinu i spcifičnost svako dijela i svakog pomaka ali ovo su neke osnove
slika

svi prethodni dijelovi plus mostići i vijci i dobijem nešta ovako, ovdje namjerno nisam stavio sve dijelove tako da se malo bolje vidi kočnica koja ima vrlo važnu aktivno/pasivnu funkciju, ona pri svakom okretu ključa kod navijanja "pridrži" oprugu tako da možemo napraviti prazni hod unatrag i nastaviti sa navijanjem, i naravno kada navijemo oprugu do kraja ona drži oprugu navijenom što je logično
slika

sada smo stavili kotače za navijanje i to je to što se tiće ove strane mehanizma
slika

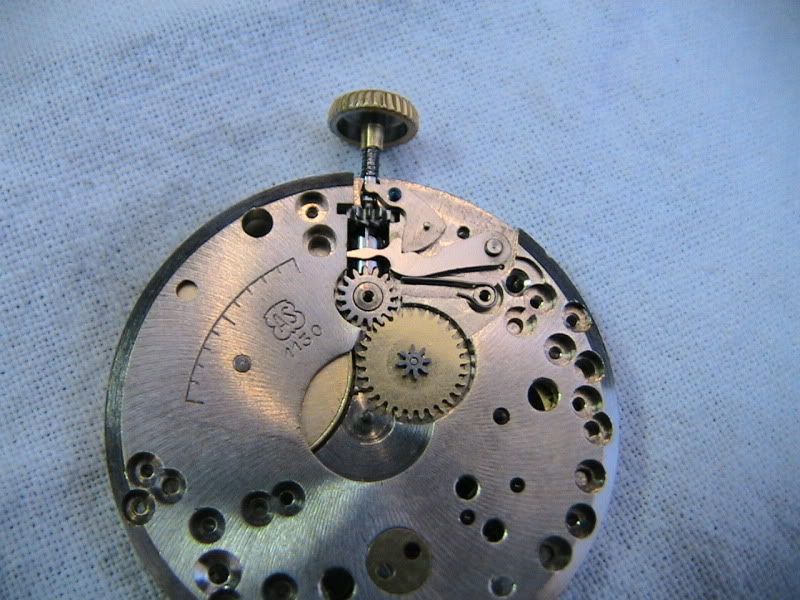

ovdje se vide dijelovi potrebni za navijanje mehanizma, ključ je u položaju za navijanje što znaći da prva poluga do ključa omogućava da opruga gurne drugu polugu prema gore(na ovoj slici) i time gura donji točak(koji ima dvije funkcije) u gornji i tada je moguće navijati mehanizam
slika

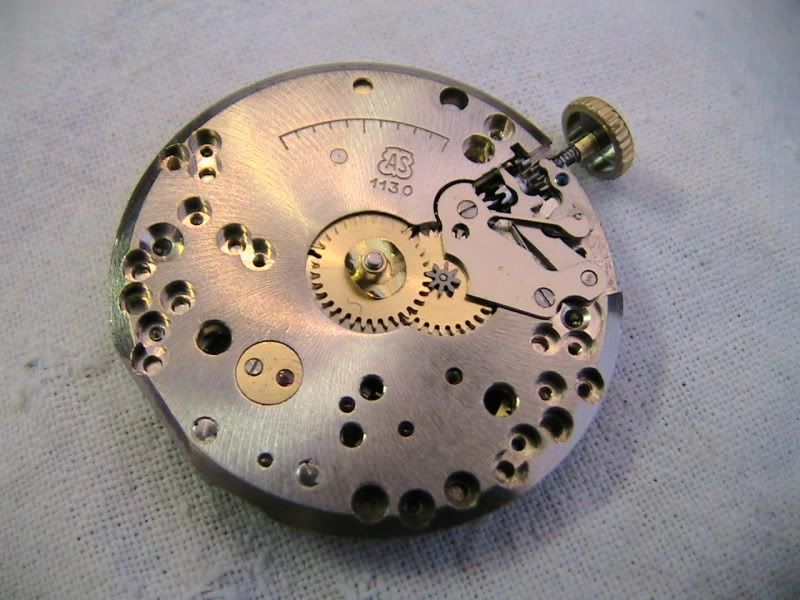

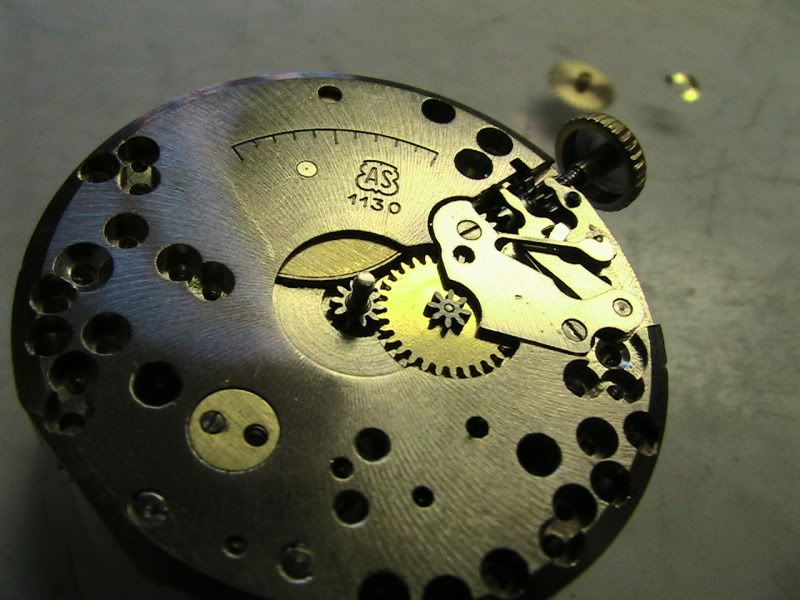

na ovoj slici su dodana još dva kotača spojni i prijenosni, ključ je izvučen van tj. u pložaj za namještanje vremena, prva poluga je sada pritisnula drugu polugu dolje koja je pomaknula točak i spojila ga sa spojnim kotačem koji omogučava namještanje vremena
slika

ovdje je stavljena minutna cijev koja je u kontaktu sa prijenosim kotačem, i platna koja drži poluge i koja pridržava prvu polugu u jasno definiranim položajima
slika

i zadnja komponenta mehnanizma je satni kotač, na koji se stavlja satna kazaljka, on sjeda na minutnu cijev koja putem prijenosnog kotača donosi energiju u pravilnom omjeru tj. potrebno je 12 punih okreta minutne cijevi(kazaljke) da bi satni kotač(kazaljka) napravio jedan puni okret(12 sati)
slika

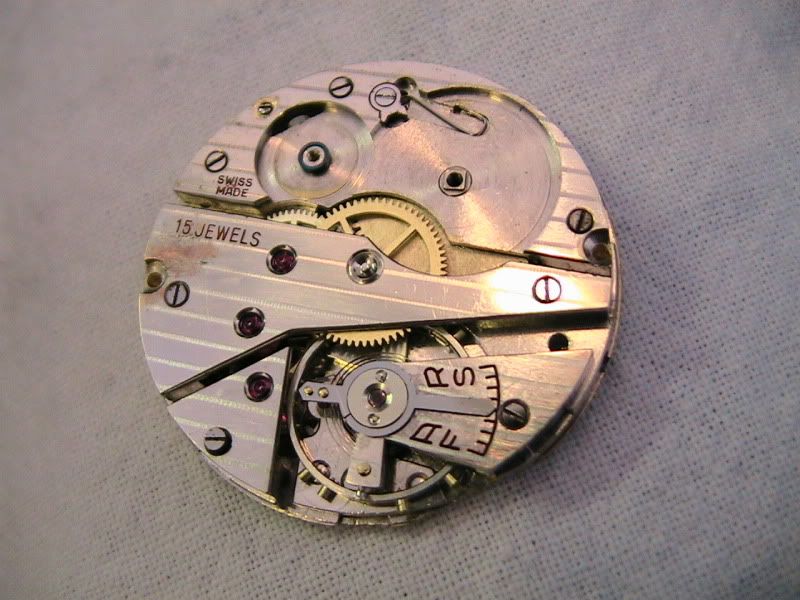

i mehanizam je gotov
slika

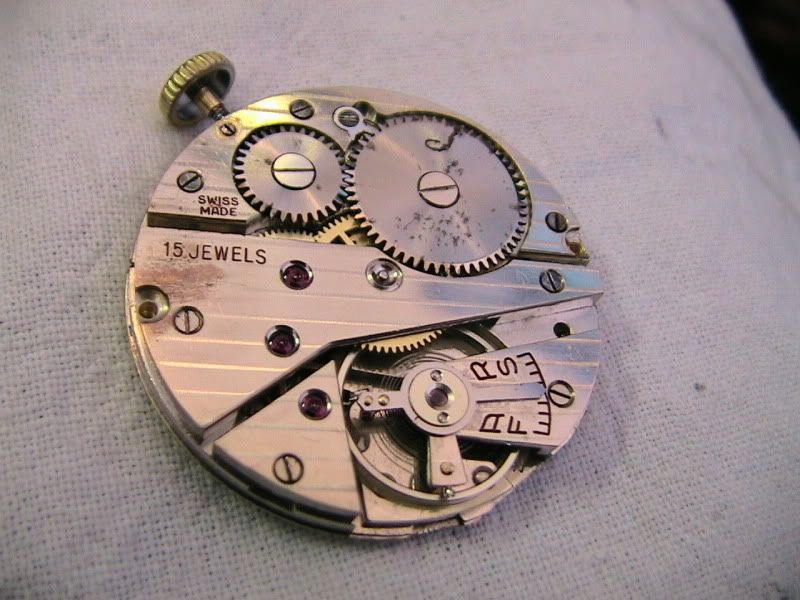

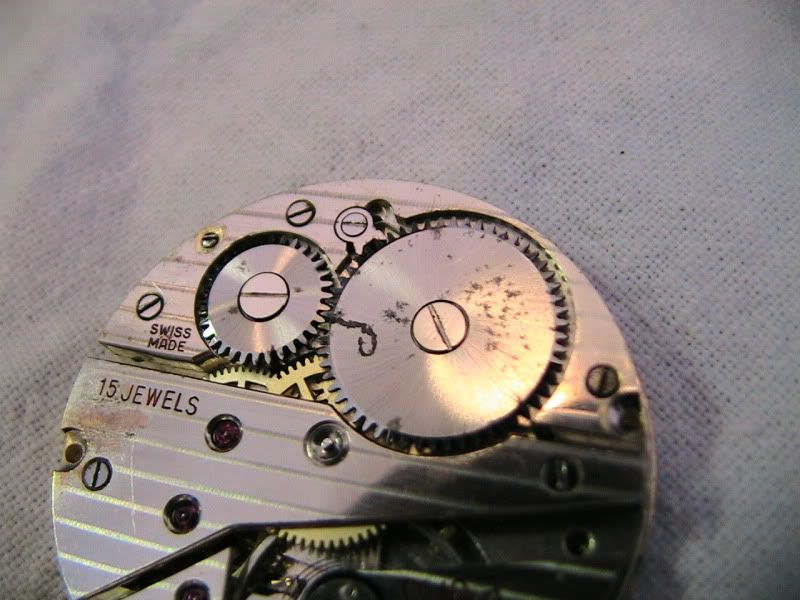

samo bih se još vratio malo i objasni oznake na mosu nemirnice, na ljevoj strani su oznake A F a na dasno R S to su oznake za reguliranje brzine hoda nemirnice i samog sata, i ovo je možda najbolji primjer za višejezičnost naziva dijelova koda satova, svaki dio sata ima svoj naziv na francuskom, njemačkom i engleskom koji se ovisno o podneblju isprepliču u korist jedno, drugog ili trećeg, uglavnom A je Avance na francuskom isto kao i F što je Fast na engleskom, obje oznake označavaju stranu na koju treba pomaknuti polugu regulatora ako se želi sat ubrzati,
R je Retard na francuskom isto kao i S što je Slow na engleskom i to je naravno strana na koju treba pomaknuti regulator ako sat treba usporiti
slika

i to je to... zasad :biggrin
